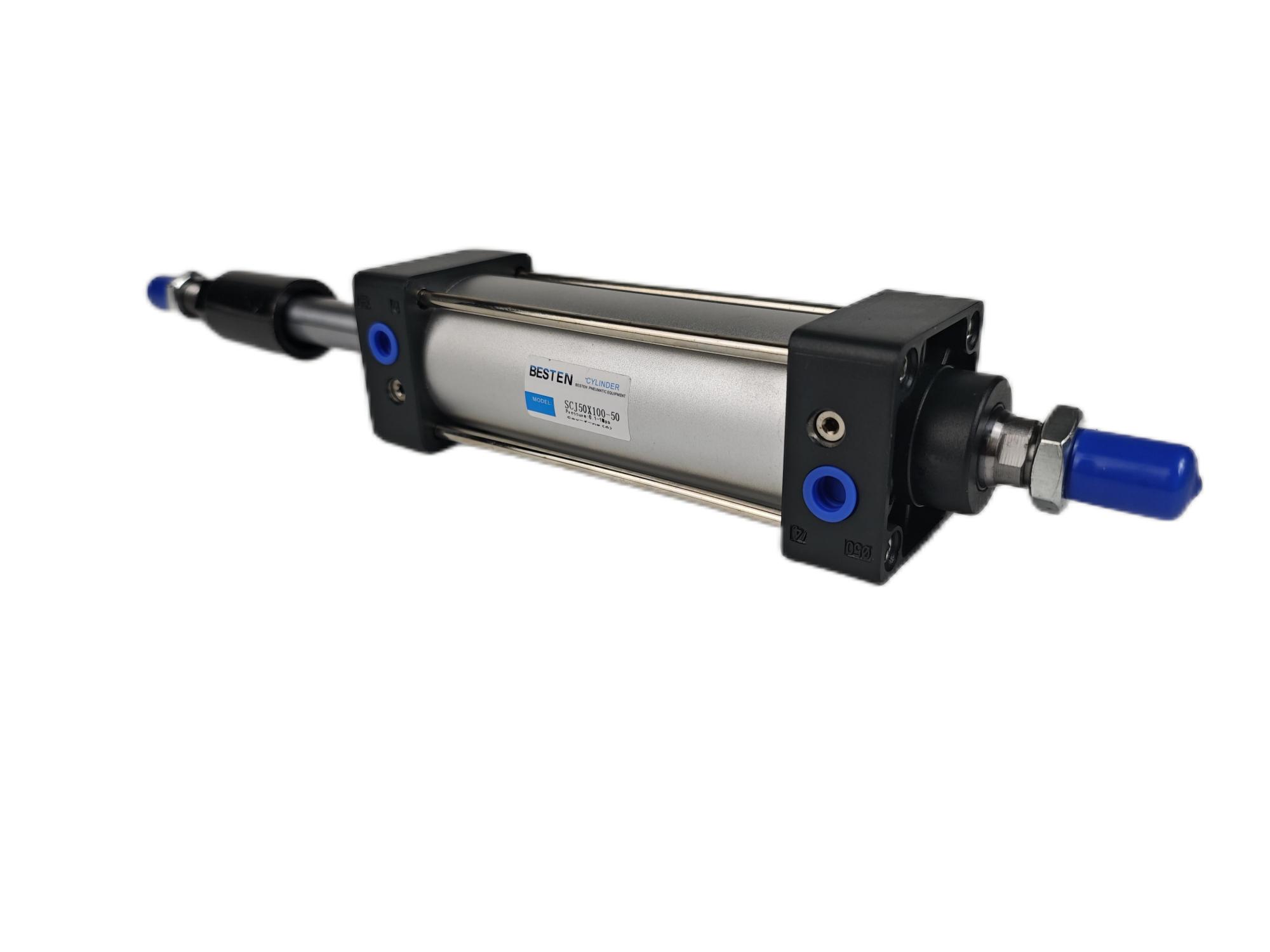

Стандартный цилиндр SCJ

Преимущества стандартного цилиндра SCJ

1. Стандартный цилиндр производства нашего предприятия: Размер отверстия: 32,40,50,63,80,100.

2. Удобный и быстрый сенсорный переключатель: сенсорный переключатель можно закрепить непосредственно на цилиндре, что удобно и быстро. Тип сенсорного переключателя-аналога: CMSG, DMSG, EMSG.

3. Цилиндр с рулевой тягой: Цилиндр цилиндра и передняя/задняя крышка соединены тягами с высокой надежностью.

4. Регулируемый воздушный буфер: с регулируемым воздушным буфером на передней и задней крышке.

5. Четыре вида соединений цилиндров

6.Многотипный цилиндр


Свяжитесь с нами Электронная почта Телефон на линии WhatsApp
Подробная информация о продукте

Подробная информация о стандартном цилиндре SCJ

Серия стандартных цилиндров SCJ представляет собой цилиндрическую продукцию компании BESTEN. Цилиндр изготовлен в соответствии со стандартом ISO6430, а уплотнение поршня имеет профилированную двунаправленную конструкцию уплотнения для компактных размеров и хранения масла. Кроме того, стандартный цилиндр серии SCJ представляет собой цилиндр с тяговой штангой, передняя и задняя крышки которого соединены с алюминиевым блоком цилиндров с помощью стоек, что обеспечивает хорошую надежность. Кроме того, цилиндр доступен с различными вариантами хода, включая 32, 25, 50, 75, 80, 100, 125, 150, 160 и 175.

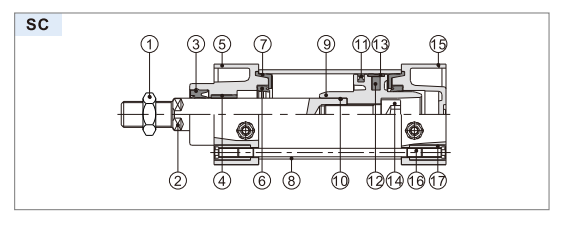

Внутренняя структура стандартного цилиндра SCJ

Стандартный цилиндр SCJ .png

НЕТ.

|тема

Материал

1

Гайка штока

Углеродистая сталь

2

Шток поршня

Углеродистая сталь с хромовым покрытием толщиной 20 мкм.

3

Упаковка передней обложки

ТПУ

4

Втулка

Износостойкий материал

5

Передняя обложка

Алюминиевый сплав

6

Кушинг уплотнительное кольцо

НБР

7

Прокладка подушки

ТПУ

8

Бочка

Алюминиевый сплав

9

Поршень

Алюминиевый сплав

10

Уплотнительное кольцо штока поршня

НБР

11

Поршневое уплотнение

НБР

12

Магнит

Пластик

13

Кольцо износа

Износостойкий материал

14

Болт

Углеродистая сталь

15

Задняя обложка

Алюминиевый сплав

16

рулевая тяга

Углеродистая сталь

17

Гайка рулевой тяги

Углеродистая сталь

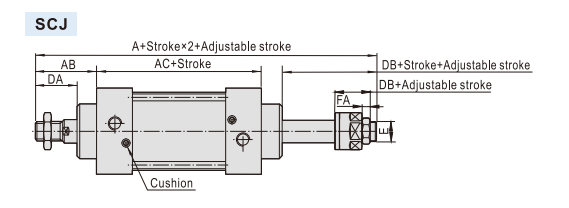

Характеристики внешнего эталонного стандартного цилиндра SCJ

Стандартный цилиндр SCJ .png

Размер отверстия\элемент

А(СКД)

А(СКЖ)

АБ

переменного тока

ДА

БД

Э

ФА


32

187

182

47

93

32

27

М10Х1,25

6

40

191

185

49

93

34

28

М12Х1,25

7

50

207

194

57

93

42

29

М16Х1,5

8

63

210

197

57

96

42

29

М16Х1,5

8

80

257

238,5

75

107

54

35,5

М20Х1,5

10

100

263

244,5

75

113

54

35,5

М20Х1,5

10

Примечание:

1. Размеры цилиндра магнитного типа такие же, как и цилиндра немагнитного типа.
2. Немаркированные размеры аналогичны стандартному типу SC.
