Аксессуары — фитинги One-Touch — серия ПК Преимущества продукта
1. Компактный внешний вид, экономия места.
2. Резьбовая часть покрыта герметиком, а резьба М5 прикреплена уплотнительной прокладкой, чтобы предотвратить утечку воздуха через резьбовую часть соединителя.
3. Серый и черный цвета являются дополнительными для кнопки спуска.

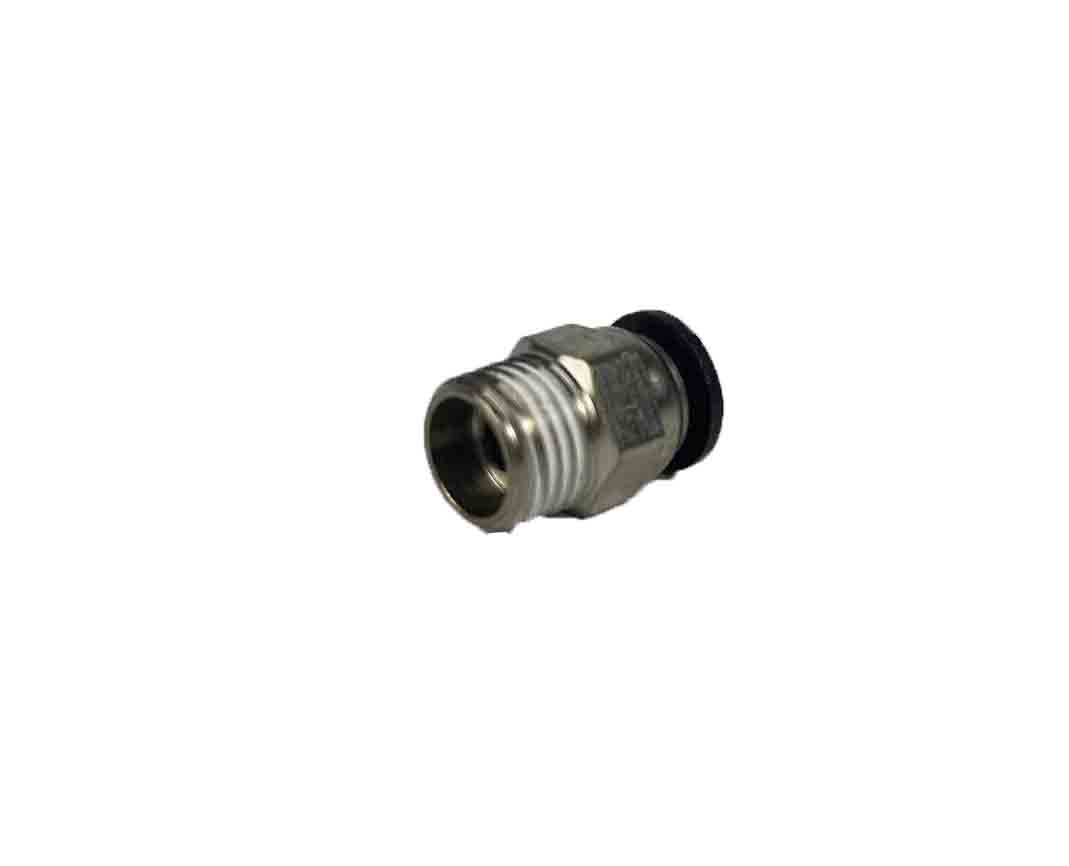

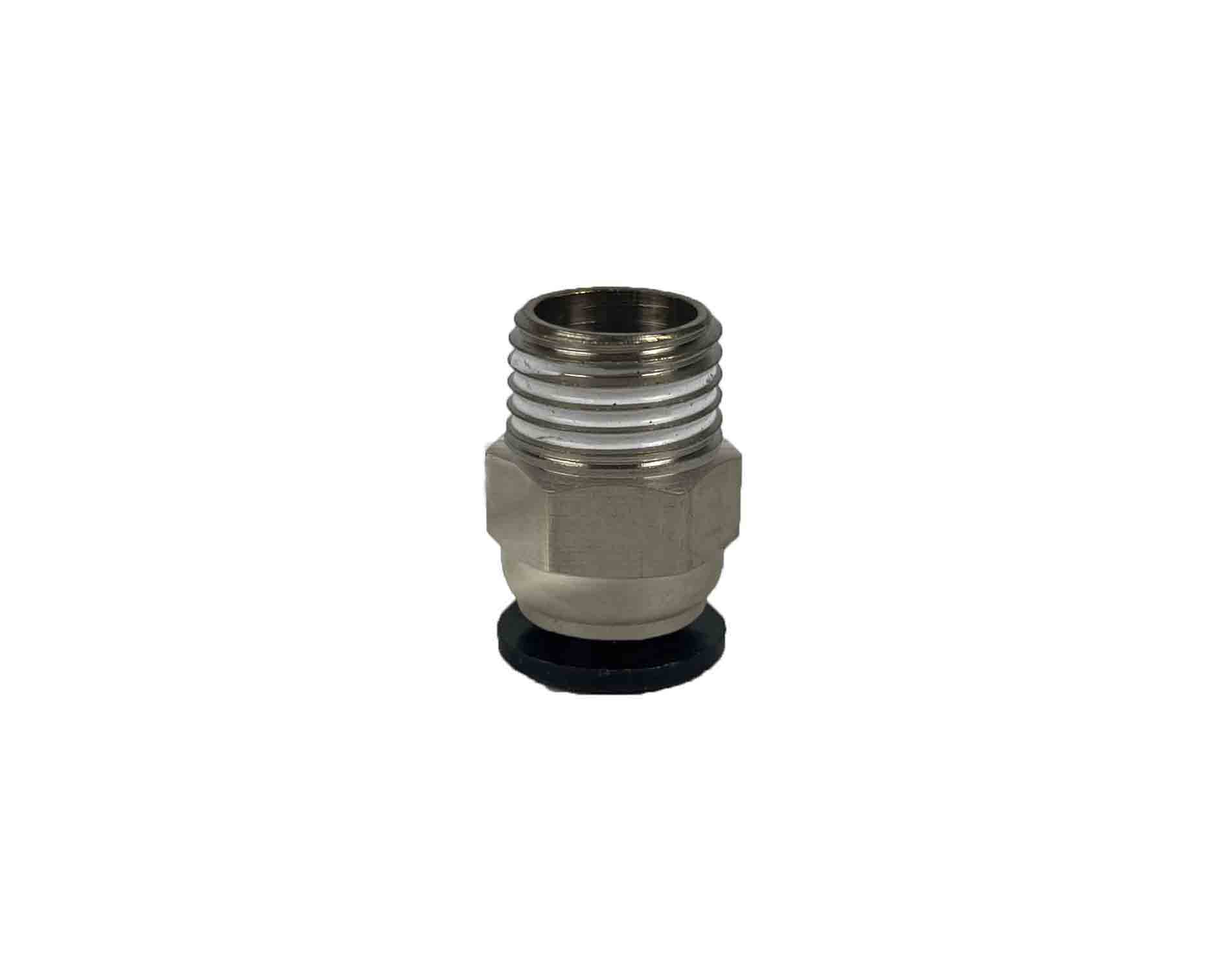

Аксессуары One Touch Fittings Подробности о серии ПК
Сквозная резьба ПК — это пневматическое соединительное изделие от BESTEN. Этот тип соединения относится к классу ПК, отличается быстрой установкой и снятием и широко используется в пневматических системах. Однако существует множество конкретных моделей и спецификаций, таких как серия KQ2H-G, серия KQ2S-G и т. д., каждая из которых имеет разные типы соединительной резьбы, например, тип M, тип R и т. д. Поэтому выбор моделей и Технические характеристики должны быть составлены в соответствии с фактическими потребностями.
Аксессуары — Внутренняя структура серии One-Touch Fittings-PC
Нет. |
Элемент |
Материал |
1 |
Кнопка спуска |
ПОМ |
2 |
Гид |
Алюминиевый сплав |
3 |
Пружинная прокладка |
Нержавеющая сталь |
4 |
Чак |
ПОМ |
5 |
уплотнительное кольцо |
НБР |
6 |
Тело |
Латунь |

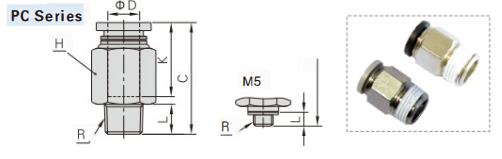

Аксессуары — фитинги One-Touch — серия ПК Внешние характеристики
Модель/элемент |
φ[ |
р |
л |
С |
К |
H (поперек квартиры) |
Вес (г) |
ПК4М5 |
4 |
М5×0,8 |
3,5 |
19,5 |
14 |
9 |
6,5 |
ПК401 |
1/8" |
7,5 |
19,5 |
14 |
10 |
7 |
|
ПК402 |
1/4" |
10 |
19,5 |
14 |
14 |
13,5 |
|
ПК6М5 |
6 |
М5×0,8 |
3,5 |
22,5 |
16,5 |
12 |
8,5 |
ПК601 |
1/8" |
7,5 |
22,0 |
18,5 |
12 |
7,5 |
|
ПК602 |
1/4" |
10 |
24,5 |
18,5 |
14 |
15,5 |
|
ПК603 |
3/8" |
11 |
22,5 |
18,5 |
17 |
24 |
|
ПК604 |
1/2" |
14 |
26,0 |
18,5 |
21 |
46 |
|
ПК801 |
8 |
1/8" |
7,5 |
28 |
18,5 |
14 |
13,5 |
ПК802 |
1/4" |
10 |
27 |
18,5 |
14 |
13 |
|
ПК803 |
3/8" |
11 |
23,5 |
18,5 |
17 |
21 |
|
ПК804 |
1/2" |
14 |
27 |
18,5 |
21 |
43,5 |
|
ПК1001 |
10 |
1/8" |
7,5 |
30 |
21 |
17 |
20,5 |
ПК1002 |
1/4" |
10 |
32,5 |
21 |
17 |
24 |
|
ПК1003 |
3/8" |
11 |
28 |
21 |
17 |
20,5 |
|
ПК1004 |
1/2" |
14 |
26,5 |
21 |
21 |
36 |
|
ПК1201 |
12 |
1/8" |
7,5 |
32,5 |
23 |
21 |
38,5 |
ПК1202 |
1/4" |
10 |
35 |
23 |
21 |
40,5 |
|
ПК1203 |
3/8" |
11 |
30,5 |
23 |
21 |
28,5 |
|
ПК1204 |
1/2" |
14 |
32,5 |
23 |
21 |
415 |
