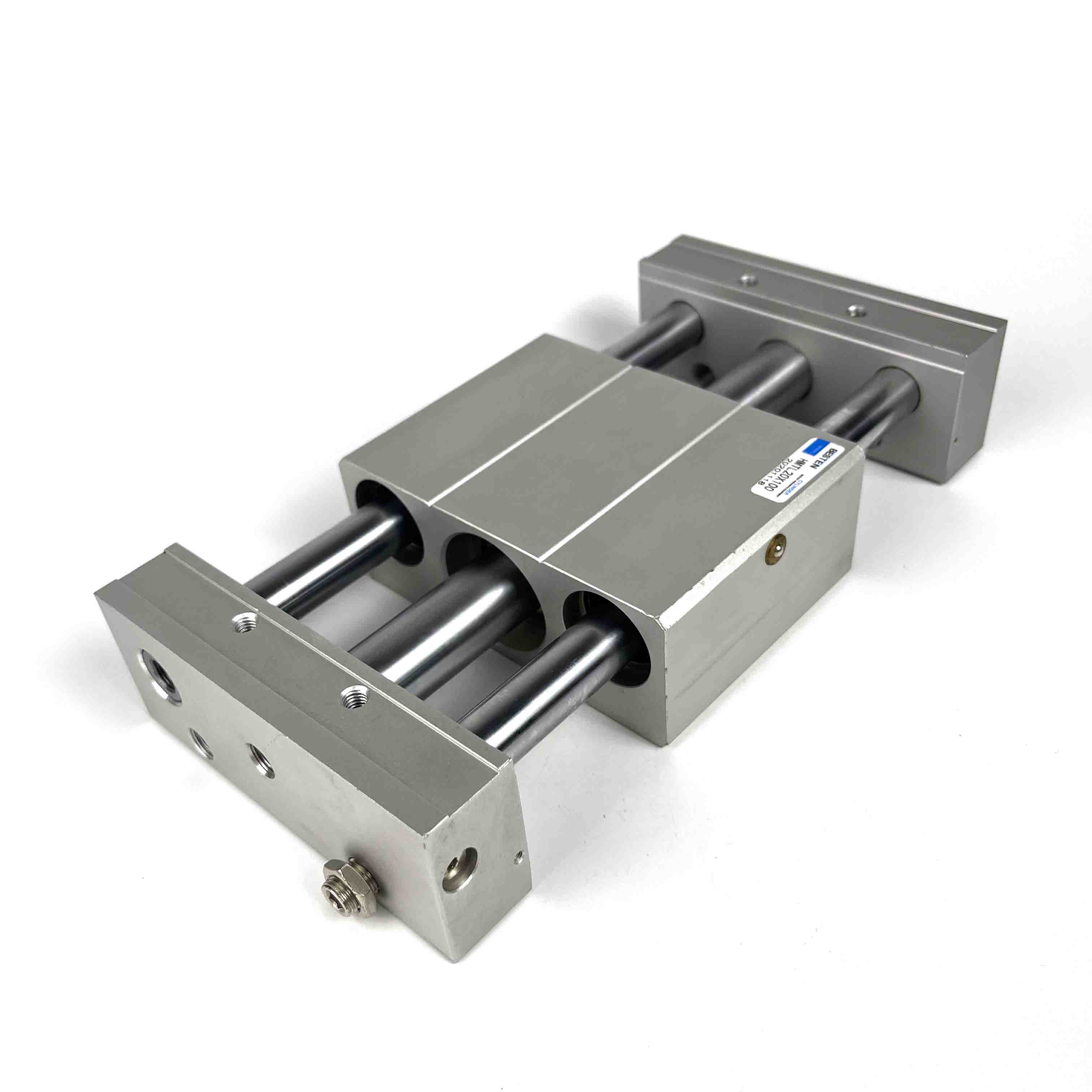

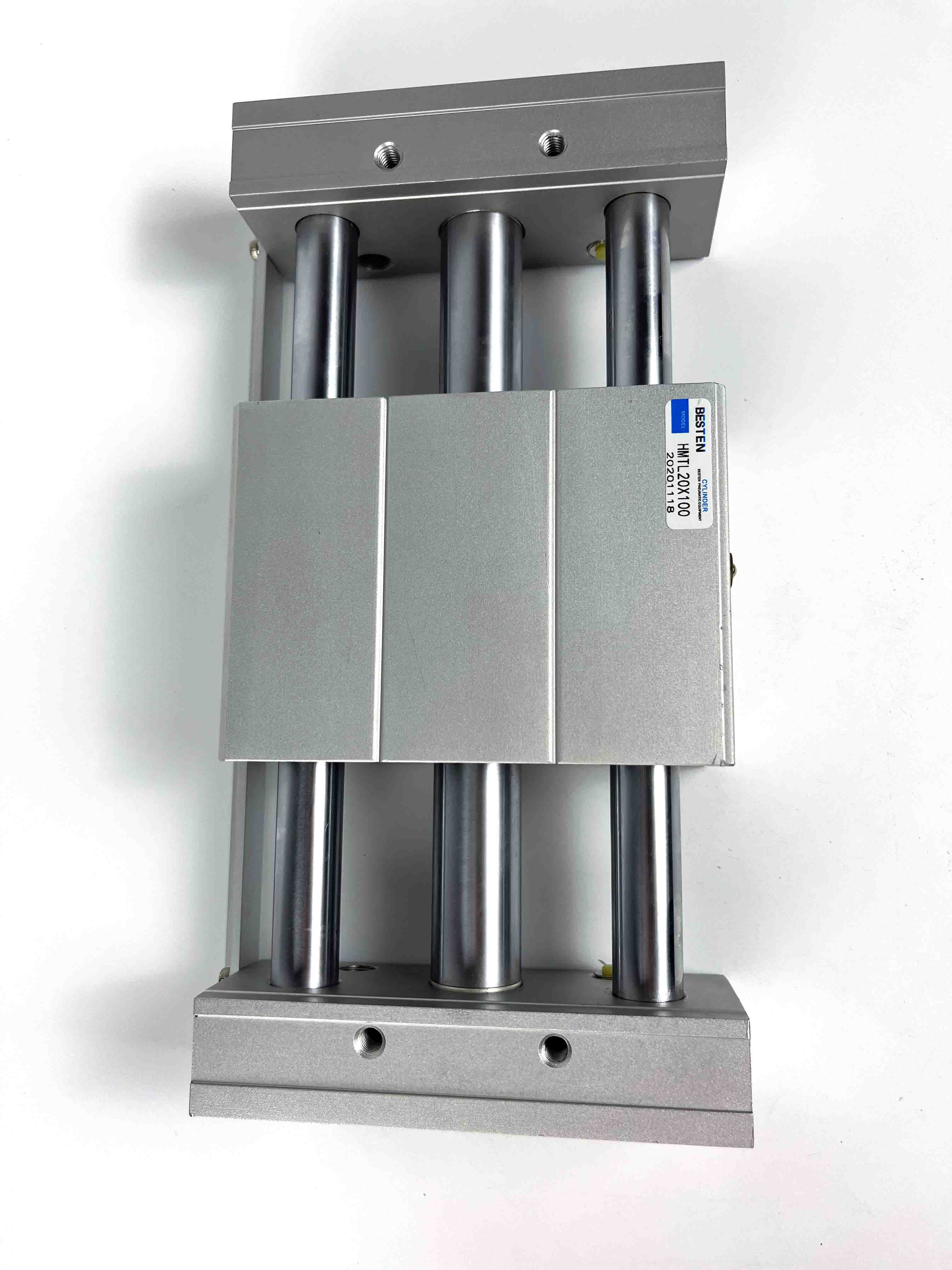

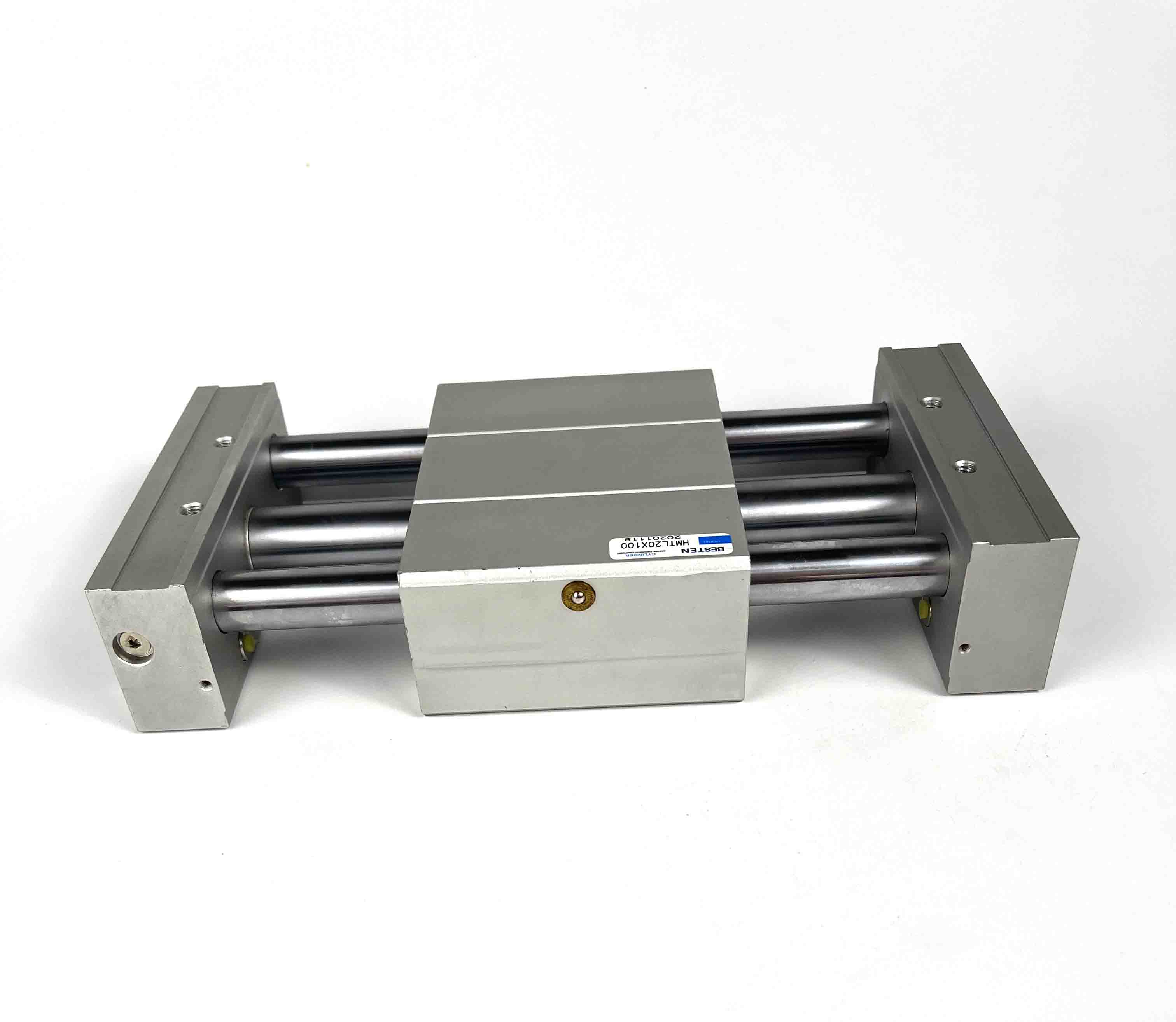

Бесштоковый цилиндр с направляющими серии HMTL (магнитная связь/шарикоподшипник)
Бесштоковые цилиндры с направляющими (магнитные муфты/шарикоподшипники) – преимущества серии HMTL
1. Магнитный цилиндр представляет собой, по сути, пневматический бесштоковый цилиндр, характеризующийся движущимся поршнем, оснащенным кольцевым магнитом. Мобильные слайдеры также оснащены магнитами для обеспечения магнитной связи (ползун/поршень). Ползунок свободно скользит по основной трубе.
2. Он пыленепроницаем, поскольку является изоляцией между ползунком и поршнем.
3. Он компактен.
4. Нерегулируемый резиновый амортизатор и регулируемый пневматический буфер на обоих концах цилиндра обеспечивают плавность хода. Если используются амортизаторы, эффект амортизации лучше.
5. Двойные направляющие обеспечивают высокую точность и выдерживают соответствующие боковые и неблагоприятные нагрузки.
Подробная информация о бесштоковом цилиндре
Бесштоковые цилиндры в основном делятся на бесштоковые цилиндры с магнитной муфтой и механические бесштоковые цилиндры. В бесштоковом цилиндре с магнитной связью действие поршня передается на внешний салазок за счет силы магнитной связи без необходимости использования штока поршня. Поскольку между поршнем и ползунком нет механического соединения, его герметичность превосходна. Поршень оснащен набором высокопрочных магнитных колец с постоянными магнитами, а магнитная силовая линия действует на другой набор магнитных колец, установленных снаружи через цилиндр, поскольку два набора магнитных колец противоположны по магнетизму, и всасывание сильный. Когда поршень толкается давлением воздуха в цилиндре, магнитное кольцо снаружи цилиндра приводится в движение вместе под действием магнитной силы. Кроме того, максимальный ход цилиндра больше, чем у обычного цилиндра, оба конца оснащены регулируемым буфером и фиксированным буферным устройством, а реверсивное действие происходит плавно и без ударов. Механические бесштоковые цилиндры имеют прорезь в осевом направлении бобины цилиндра, а поршень и головка цилиндра перемещаются в верхней части прорези.
Выбор типа бесштокового цилиндра в основном зависит от конкретных потребностей и сценариев применения. Будь то бесштоковый цилиндр с магнитной муфтой или механический бесштоковый цилиндр, он может удовлетворить потребности различных пользователей благодаря своим уникальным преимуществам.

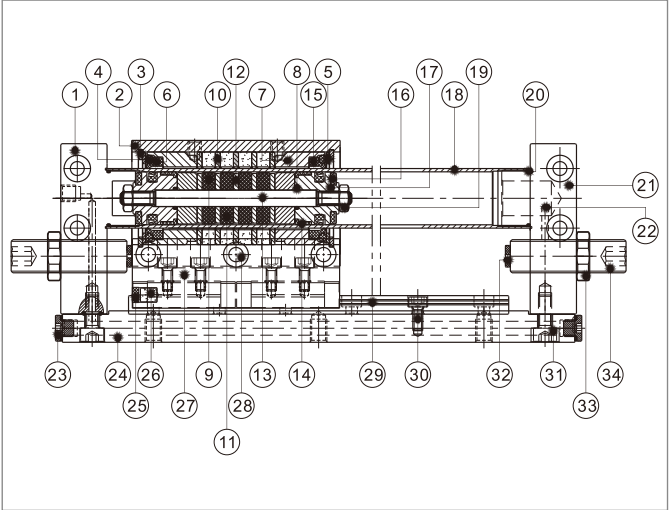

Бесштоковые цилиндры с направляющими (магнитная муфта/шарикоподшипники) – внутренняя конструкция серии HMTL
НЕТ. |
предмет |
Материал |
НЕТ. |
Элемент |
Материал |
1 |
Крепежная пластина |
Алюминиевый сплав |
24 |
C клип |
Стальная пружина |
2 |
Крышка шайбы |
Алюминиевый сплав |
25 |
Бочка |
Нержавеющая сталь |
3 |
уплотнительное кольцо |
НБР |
26 |
Винт с зенковкой |
Углеродистая сталь |
4 |
уплотнительное кольцо |
НБР |
27 |
Руководство л |
Углеродистая сталь |
5 |
Орех |
Углеродистая сталь |
28 |
Бампер |
ТПУ |
6 |
Совместный столб |
Нержавеющая сталь |
29 |
Регулируемый винт |
Углеродистая сталь |
7 |
уплотнительное кольцо |
НБР |
30 |
Орех |
СС41 |
8 |
Бампер |
НБР |
31 |
Крепежная пластина |
Алюминиевый сплав |
9 |
Поршневое уплотнение |
ТПУ |
32 |
Амортизатор |
Комбинация |
10 |
уплотнительное кольцо |
НБР |
33 |
Проволочная губка |
Стальная пружина |
11 |
Соскребающее пылезащитное кольцо |
Пластмассы |
34 |
Винт с зенковкой |
Углеродистая сталь |
12 |
Кольцо для ношения |
Износостойкий материал |
35 |
Железнодорожный |
Алюминиевый сплав |
13 |
Поршень |
Алюминиевый сплав |
36 |
Бамперный блок |
Нержавеющая сталь |
14 |
уплотнительное кольцо |
НБР |
37 |
Тело |
Алюминиевый сплав |
15 |
Поршневая шайба |
Алюминиевый сплав |
38 |
Втулка |
|
16 |
Магнитная шайба |
Углеродистая сталь |
39 |
C клип |
Стальная пружина |
17 |
Магнит |
Редкоземельный материал |
40 |
Руководство II |
Углеродистая сталь |
18 |
Магнитная шайба |
Углеродистая сталь |
41 |
Винт с зенковкой |
Углеродистая сталь |
19 |
Магнит |
Редкоземельный материал |
42 |
уплотнительное кольцо |
НБР |
20 |
Крышка корпуса |
Алюминиевый сплав |
43 |
Магнит |
Редкоземельный материал |
21 |
Кольцо для ношения |
Износостойкий материал |
44 |
Расположение шайбы |
НБР |
22 |
Мобильный утюг |
Алюминиевый сплав |
45 |
Стальной шар |
Нержавеющая сталь |
23 |
Шайба |
Алюминиевый сплав |
|

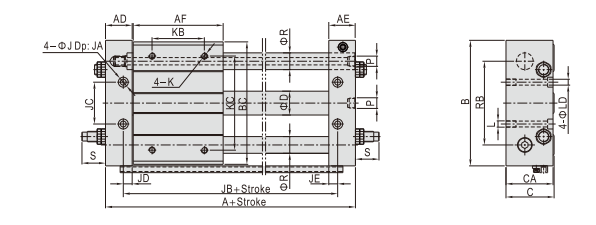

Бесштоковый цилиндр с направляющими (магнитная связь/шарикоподшипник) — серия HMTL Внешние характеристики
Модель |
А |
ОБЪЯВЛЕНИЕ |
АЕ |
АФ |
Б |
До нашей эры |
С |
Калифорния |
Д |
Дж |
Я.А. |
Джей Би |
Джей Си |
Джей Ди |
JE |
К |
КБ |
КС |
л |
ЛД |
п |
р |
РБ |
С |
RMTL10 |
111 |
20,5 |
20,5 |
68 |
80 |
77 |
34 |
33 |
12 |
8 |
4 |
85 |
26 |
75 |
7,5 |
M4X0.7Dp:8 |
30 |
60 |
M5X0.8Дп:9,5 |
4,5 |
М5Х0,8 |
10 |
52 |
175 |
РМТЛ16 |
122 |
22,5 |
22,5 |
75 |
95 |
92 |
40 |
39 |
18 |
9,5 |
5 |
90 |
30 |
6,5 |
6,5 |
M5X0.8Dp:10 |
45 |
70 |
M6X1.0Дп:9,5 |
5,5 |
М5Х0,8 |
12 |
65 |
185 |
РМТЛ20 |
139 |
25,5 |
25,5 |
86 |
120 |
117 |
46 |
45 |
22,8 |
9,5 |
5 |
105 |
40 |
8,5 |
8,5 |
M6X1.0Dp:10 |
50 |
90 |
M6X1.0Dp:10 |
5,5 |
1/8 дюйма |
16 |
80 |
22,5 |
РМТЛ25 |
139 |
25,5 |
25,5 |
86 |
130 |
127 |
54 |
53 |
27,8 |
11 |
6,5 |
105 |
50 |
8,5 |
8,5 |
M6X1.0Dp:10 |
60 |
100 |
M8X1.25Дп:10 |
7 |
1/8 дюйма |
16 |
90 |
40,5 |
РМТЛ32 |
159 |
28,5 |
28,5 |
100 |
160 |
157 |
66 |
64 |
35 |
14 |
8 |
121 |
60 |
9,5 |
9,5 |
M8X1.25Дп:12 |
70 |
120 |
M10X1.5Dp:15 |
8,5 |
1/8 дюйма |
20 |
110 |
57,5 |
RMTL40 |
209 |
35,5 |
35,5 |
136 |
190 |
187 |
78 |
74 |
43 |
14 |
8 |
159 |
84 |
10,5 |
10,5 |
M8X1.25Дп:12 |
90 |
140 |
M10X1.5Dp:15 |
8,5 |
1/4 дюйма |
25 |
130 |
50,5 |
